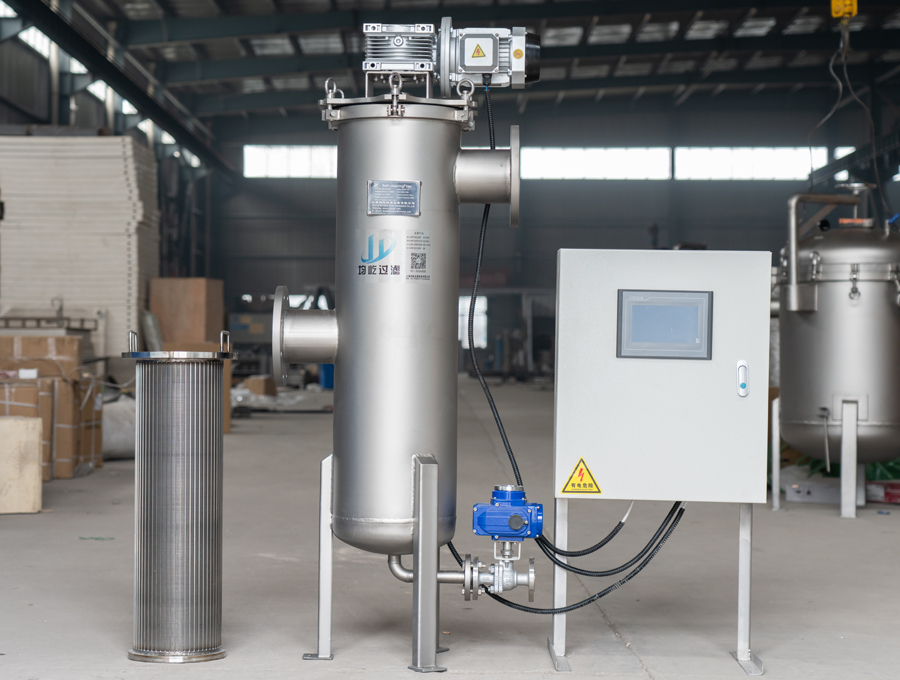

Самоочищающийся фильтр использует сетчатый фильтр для непосредственного улавливания примесей в воде, удаления взвешенных веществ и твердых частиц в воде, уменьшения мутности, очистки качества воды и уменьшения образования системной грязи, бактерий, водорослей, ржавчины и т. д. ., для очистки качества воды и защиты другого оборудования в системе.Работая прецизионное оборудование, вода поступает в самоочищающийся корпус фильтра из водозаборного отверстия.Благодаря интеллектуальной конструкции (PLC) система может автоматически определять степень отложения примесей и подать сигнал на сливной клапан для автоматического сброса всех сточных вод.
(1) Принцип фильтрации: жидкость поступает через отверстие подачи, скребок находится близко к внутренней поверхности фильтра. Жидкость проходит через скребок и вытекает наружу с внутренней поверхности фильтра. Примеси задерживаются на внутренней поверхности. , и жидкость вытекает из выпускного отверстия; поскольку со временем загрязнения постепенно увеличиваются. Когда разница давлений достигнет заданного значения, скребковый самоочищающийся фильтр начнет автоматический процесс очистки.

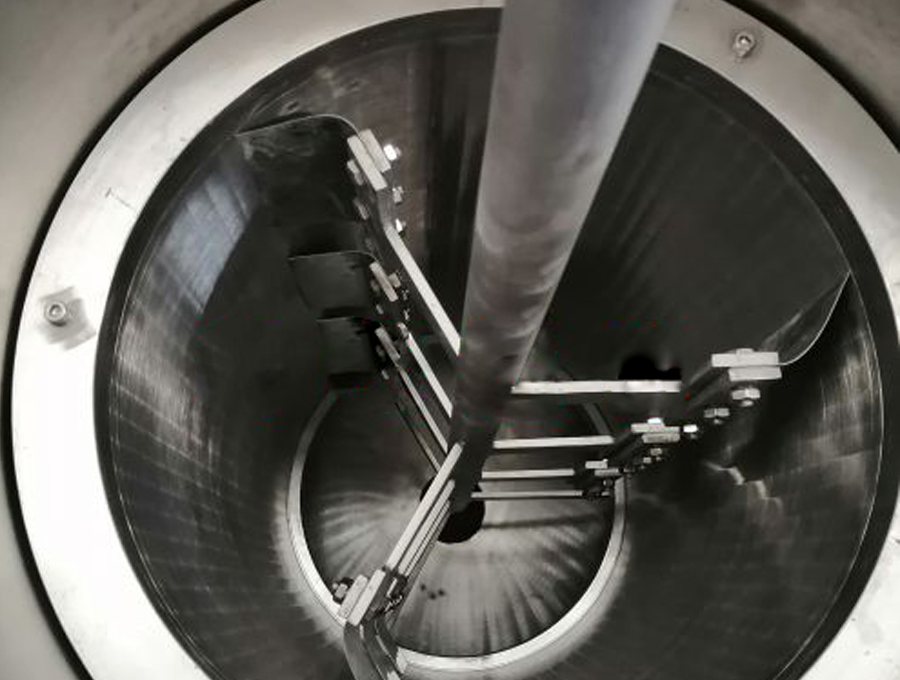

(2) Принцип очистки: Двигатель скребкового самоочищающегося фильтра приводит в движение скребок, оснащенный корректором, который перемещается вверх и вниз для очистки фильтра. Когда скребок движется вниз, загрязнения выталкиваются на дно фильтра. фильтруют скребком, а тяжелые примеси оседают в сборном помещении. При движении скребка скребкового самоочищающегося фильтра вверх остатки примесей соскребаются и выталкиваются в верхнюю часть фильтра. Примеси смываются проточной жидкостью, проходят через скребок и возвращаются во внутреннюю часть фильтра. поверхности фильтра.Они соскабливаются при движении скребка вниз. Каждая очистка скребкового самоочищающегося фильтра состоит из нескольких проходов.После очистки поверхности фильтра фильтрующая способность восстанавливается. Нормальная фильтрация во время очистки, поток не прерывается.
(3) Принцип дренажа: после нескольких циклов очистки примеси накапливаются до определенного количества, и сливной клапан самоочищающегося фильтра скребкового типа необходимо регулярно открывать, чтобы удалить отработанную жидкость из камеры сбора и при необходимости переработать ее. .
Вода всасывающего самоочищающегося фильтра поступает из входного патрубка, сначала проходит через фильтр грубой очистки для отфильтровывания более крупных частиц примесей, а затем достигает фильтра тонкой очистки.
В процессе фильтрации фильтр тонкой очистки постепенно накапливает грязь и примеси в воде, образуя слой примесей фильтра.Поскольку слой примесей накапливается на внутренней стороне фильтра тонкой очистки, между внутренней и внешней сторонами фильтра тонкой очистки образуется разница давлений. фильтр. . Когда разница давлений фильтра достигнет заданного значения, начнется автоматический процесс очистки.В этот период подача чистой воды продолжает поступать, клапан очистки открывается, а давление воды в камере очистки и всасывающем устройстве значительно падает. , Благодаря соединению между фильтрующим картриджем и всасывающей трубой из-за разницы давлений через всасывающую насадку между всасывающей трубой для сточных вод и камерой очистки создается сила всасывания, образуя процесс всасывания сточных вод.
В то же время электродвигатель фильтра приводит в движение всасывающую трубу сточных вод спиральное движение в осевом направлении. Сочетание осевого и вращательного движения всасывающего очистителя полностью очищает всю внутреннюю поверхность фильтрующей сетки. Весь процесс промывки занимает всего несколько десятков секунд. По окончании очистки сливной клапан закрывается. Самоочищающийся фильтр начинает подготовку к следующему циклу промывки.

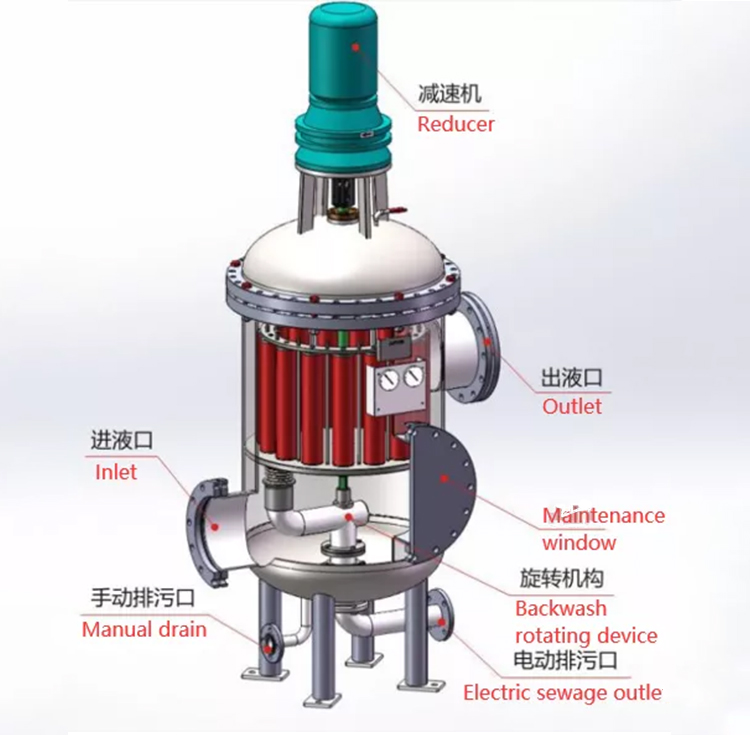

Вода самоочищающегося фильтра обратной промывки поступает в фильтр из водозаборного отверстия. Сначала она отфильтровывает более крупные частицы примесей через узел фильтрующего элемента грубой очистки, а затем достигает фильтра тонкой очистки. После фильтрации мелкие частицы примесей проходят через фильтр тонкой очистки. фильтр, чистая вода течет через выпускное отверстие для воды. В процессе фильтрации загрязнения во внутреннем слое фильтра тонкой очистки постепенно накапливаются, образуя перепад давления по обе стороны от него.
Когда эта разница давлений достигнет заданного значения, фильтр начнет автоматический процесс очистки: открывается сливной клапан, камера гидромотора и гидроцилиндр основного узла сбрасывают давление и сливают воду; давление в камере гидромотора и всасывающая труба сточных вод значительно опускается. Из-за отрицательного давления грязь на внутренней стенке фильтра тонкой очистки всасывается через всасывающую насадку, попадает в камеру гидромотора с помощью гидромотора и выводится через сливной клапан, образуя процесс всасывания грязи.
Когда вода протекает через гидравлический двигатель фильтра, он приводит в движение всасывающую трубу для сточных вод, а поршень гидроцилиндра приводит в движение всасывающую трубу для нечистот в осевом направлении. Узел всасывания сточных вод полностью очищает внутреннюю поверхность всей сетки фильтра посредством комбинации осевого перемещения и вращательного движения. Весь процесс очистки продлится десятки секунд. По окончании очистки сливной клапан закрывается, повышенное давление воды заставляет поршень гидроцилиндра вернуться в исходное положение, и самоочищающийся фильтр начинает подготовку к следующему циклу промывки. В процессе очистки нормальная фильтрационная работа фильтра не прерывается.
