Фильтр-пресс - это механическое устройство, в котором с помощью специальной фильтрующей среды на объект оказывается определенное давление, в результате чего жидкий диализат выходит наружу. Твердое вещество в смеси извлекается, что позволяет добиться разделения твердых и жидких веществ.
Фильтр-прессы широко используются в фармацевтической, химической, стандартной, фармацевтической, металлургической, красильной, пищевой, пивоваренной, керамической, нефтеперерабатывающей, очистке сточных вод и других отраслях промышленности, связанных с защитой окружающей среды.
1.Классификация по способу фильтрации:
Камерный фильтр-пресс, пластинчато-рамный фильтр-пресс, ленточный фильтр-пресс, мембранный фильтр-пресс;
2.Классификация по конструкции:
Подвесной балочный фильтр-пресс и ленточный фильтр-пресс;
3.Классификация по режиму давления:
Гидравлическое давление, давление ручного домкрата, механическое давление.

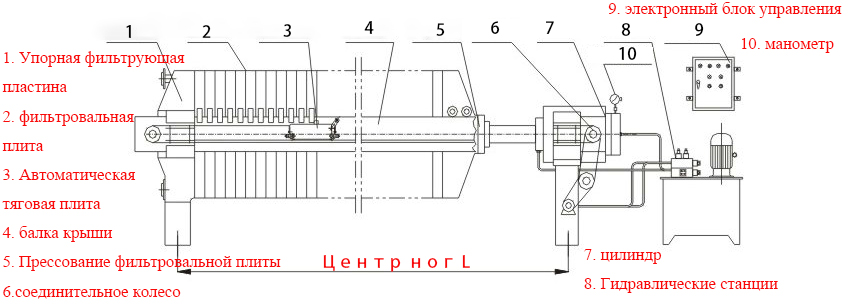

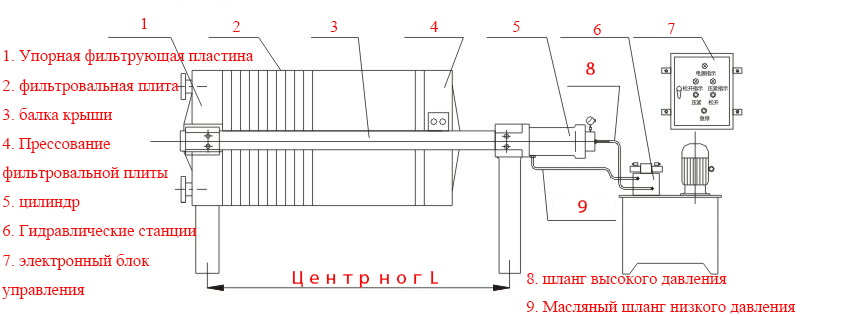

Фильтр-пресс обычно состоит из головной плиты, хвостовой плиты, фильтровальной плиты, гидроцилиндра, главной балки, передаточного и тягового устройства и других частей. Поршень гидроцилиндра толкает головную плиту, в результате чего фильтровальная плита прижимается к соседней фильтровальной плите, образуя фильтрующую камеру; грязевой насос направляет шлам в фильтрующую камеру, вода отводится через фильтровальную ткань через отверстие для отвода жидкости, а твердый шлам образует кек в фильтровальной камере. Когда шлам заполняет фильтровальную камеру, насос высокого давления продолжает подавать шлам для фильтрации, что позволяет отделить твердую жидкость от жидкой в фильтровальной камере.
Шаг 1: Прессование фильтровальной плиты
Под действием гидравлической системы хвостовая плита перемещается к головной плите, и все фильтрующие пластины, расположенные между головной и хвостовой плитами, прижимаются друг к другу. В результате между соседними фильтрующими пластинами образуется полая герметичная камера.
Этап 2: Процесс фильтрования
Питающий насос транспортирует шлам из загрузочного отверстия хвостовой плиты в камеру фильтра, когда камера заполняется шламом, начинается процесс фильтрации, и шлам отделяется от твердой жидкости под действием давления питающего насоса.
На начальном этапе фильтрации толщина кека шлама в фильтровальной камере невелика, сопротивление кека невелико, обезвоживание происходит быстро, обычно при низком напоре, большом расходе насоса. По мере увеличения толщины кека сопротивление возрастает, скорость фильтрации снижается, поэтому в этом случае применяется большой напор и малый расход насоса. Время, необходимое для процесса фильтрации, определяется в соответствии с характеристиками фильтрации суспензии и технологическими требованиями и определяется, когда время фильтрации достигает требуемого значения, прекращается подача, процесс фильтрации завершен.
Шаг 3: Освобождение фильтрующей пластины
Манипулируя гидравлической системой, верните головную пластину в исходное положение.
Шаг 4: Разгрузка фильтрующей пластины
Приведите в движение и потяните за передаточную цепь на устройстве, фильтровальная плита будет поочередно раздвигаться, фильтровальная лепешка будет выгружаться под действием собственного веса и уходить по нижнему конвейеру.
Давление:
Основным фактором, влияющим на фильтрационный эффект фильтр-пресса, является контроль давления:
Как мы все знаем, основной принцип работы фильтр-пресса заключается в достижении функции фильтрации посредством контроля и регулировки давления, поэтому хорошая или плохая система давления напрямую связана с эффектом фильтрации.
Скорость:
Еще одним фактором, влияющим на производительность фильтр-пресса, является скорость фильтрации:
В зависимости от концентрации жидкости и сопротивления и других различных факторов необходимо учитывать и соответствующим образом распределять скорость машины.
Площадь фильтрации:
Еще одним фактором, влияющим на эффективность фильтрации фильтр-пресса, является площадь фильтра:
Как известно, чем больше площадь фильтра, тем одновременно через него быстрее проходит поток объекта, из которого больше уносится остатков, поэтому эффект фильтрации будет хуже.
