Структура изделия и принцип работы Свечной фильтр

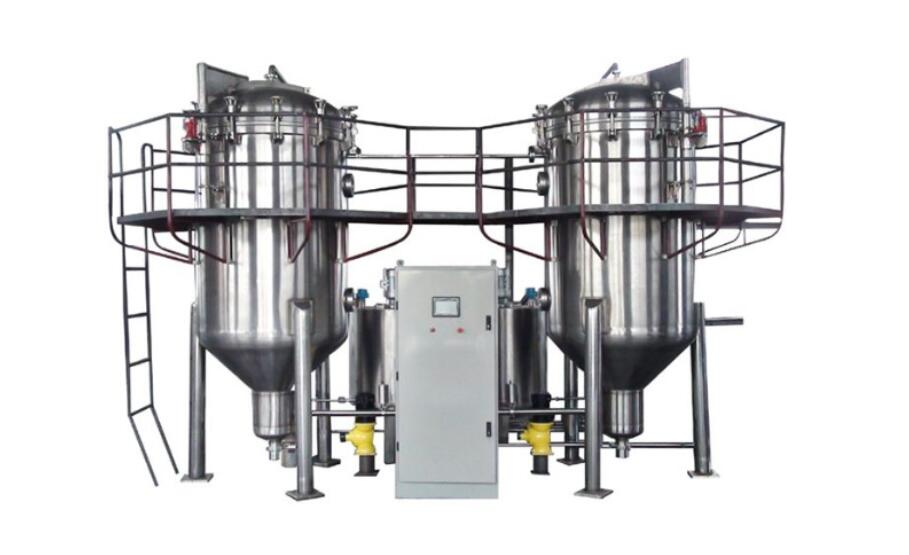

Свечной фильтр – это высокоавтоматизированное фильтрационное оборудование. В качестве фильтрующего элемента используется фильтрующий элемент, в качестве фильтрующей среды – твердые частицы или фильтрующий материал, а для создания своеобразного фильтра для осветления жидкости используется насос для нагнетания давления.

Принцип работы

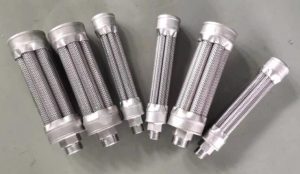

Свечной фильтр состоит из нескольких пористых фильтрующих элементов (свечей), расположенных в закрытой емкости. Фильтрующий элемент покрыт соответствующей фильтровальной тканью, а жидкость при фильтрации подается в фильтр насосом. Когда жидкость проходит через фильтровальную ткань (фильтрующий материал), твердые частицы в жидкости постепенно собираются на поверхности фильтровальной ткани, и когда эти твердые частицы достигают определенной толщины, образуется так называемый “слой фильтровальной лепешки”.
Благодаря небольшому зазору между частицами в слое пирога выход частиц в жидкость блокируется, что делает фильтрат прозрачным и достигает необходимого для производства эффекта фильтрации, поэтому свечной фильтр также называют фильтром со слоем пирога.
При нормальной фильтрации в течение некоторого времени слой пирога превышает определенную толщину, скорость прохождения фильтрата через слой пирога уменьшается, а эффективность фильтрации ухудшается, тогда необходимо удалить “слой пирога”, в это время система выполнит операцию обратной продувки для удаления шлака в соответствии с сигналами, подаваемыми датчиком давления, и одновременно откроет клапан в нижней части цилиндра для сброса шлака, а затем снова построит новый В это время система выполнит операцию удаления отложений обратной продувки в соответствии с сигналом, подаваемым датчиком давления, и одновременно откроет клапан в нижней части цилиндра для выгрузки шлака, а затем восстановит новый “слой пирога” для начала нового цикла фильтрации.

Преимущество продукта

• Система разделения твердой и жидкой фаз с автоматической очисткой и автоматической регенерацией, а также многократным использованием фильтрующего материала решает проблему, связанную с необходимостью замены традиционных фильтров и большим количеством расходных материалов.
• Система разделения твердой и жидкой фаз, позволяющая достичь субмикронной точности фильтрации, решает проблемы утечек и неполной фильтрации традиционного оборудования для фильтрации и разделения при работе с материалами с большим содержанием твердых частиц.
• Основной корпус – статическая деталь, динамическая продувка, низкий процент отказов, низкие эксплуатационные расходы.
• Группировка фильтрующих элементов позволяет снизить расход воздуха на обратную продувку, изолировать поврежденный фильтрующий элемент.
• Свечная фильтрация постепенно вытесняет фильтр-прессы и рукавную фильтрацию в качестве основного метода фильтрации, что не только позволяет лучше поддерживать непрерывность производства предприятия, но и значительно снижает риск аварий на производстве, повышая эффективность производства и экономя трудовые ресурсы.
